Note généraliste sur le matériel (câblage, NAS / SAN & clusterisation).

RÉSUMÉ : En câblage la catégorie 6 compatible minimum 1 Gb/s est la plus commune, et en stockage mutualisé mode bloc (SAN) le protocole SAN iSCSI est le plus économique pour assurer une redondance et un équilibrage de charge. Le SAN est alors la target, à travers le protocole TCP/IP et les disques virtuels sont remontés sur les serveurs. Pour ce qu’il s’agit d’un cluster, un HA sera définit par son four-9.

I) Définition.

A) Câblage.

1) Types.

  • Câbles droits pour équipements différents (commun).
  • Câbles croisés pour récepteurs identiques sans réseau.

2) Capacités.

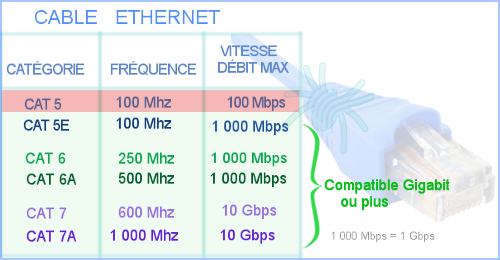

  • Cat. 3 : 10BaseT.
  • Cat. 5 : 10BaseT, 100BaseTX.
  • Cat. 5E : 10BaseT, 100BaseTX, 1000Base-T.
  • Cat. 6 : 1000Base-T.
  • Cat. 6A : 10GBase-T (10 000BaseT).
  • Cat. 7 : 10GBase-T (10 000BaseT).
débit débit
CABLES CABLES

B) NAS / SAN / DAS / Cloud.

type fonction connectivité
NAS,

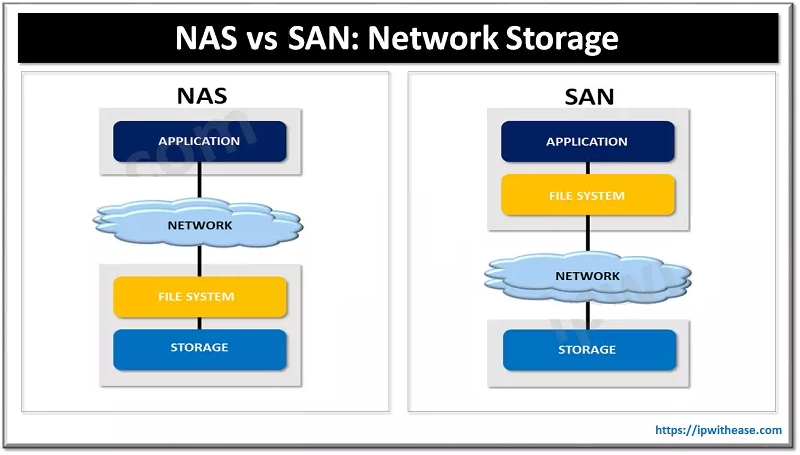

Network Attached Storage		 Stockage en mode fichier, tout-en-un, via SMB/NFS. Ethernet
SAN,
Storage Area Network		 Stockage en mode bloc, mutualisé et très rapide, en baies - fonctions cloisonnement zoning (VLAN-like), découpage LUN (Logical Unit Number), consommation réelle thin provisionning, tiering par types. SCSI Fiber Channel, SCSI Fiber Channel over Ethernet, iSCSI (Internet Small Computer System Interface)
DAS,
Direct Attached Storage		 Stockage en mode bloc, non optimisé et directement relié au serveur.
Cloud Stockage externalisé.
nas / san nas / san
NASSAN1 NASSAN2

II) Clusteurisation.

type fonction
DRS/DS Distribué avec pool de ressources et migration automatique si besoin.
HA Haute Disponibilité avec infrastructure conséquente.

Le PRA (Plan de Reprise d’Activité) permet de prévoir un retour à la normale selon le cluster choisit.
