Note généraliste sur les commandes Réseau.

RÉSUMÉ : on prend connaissance de la configuration, on vérifie ce qui est actif, on pingue @-IP et @-DOMAINE puis on vérifie les @-DNS, les chemins empruntés et enfin les tables.

I) Procédure de panne.

# fonction commande GNU/Linux commande Windows
1 afficher la configuration IP ip a + resolvectl ipconfig (/all)
2 afficher les ports actifs tcp/udp ss netstat
3 vérifier la connectivité ping (TTL par défaut 64) ping (TTL par défaut 128)
4 vérifier la connectivité nslookup nslookup
5 vérifier la connectivité tracert traceroute
6 vérifier la table @-IP = @-MAC ip neighbour arp -a

Hypothèses.

  • échec @-DOMAINE + @-IP = physique (pare feu, câble …)
  • succès @-DOMAINE + @-IP = serveur (httpd, dns …)

II) Commandes CISCO.

A) Principales.

commande fonction machine
en active Routeur / Switch
conf t entre en monde configuration Routeur / Switch
show running-config montre la configuration Routeur / Switch
copy running-config startup-config sauvegarde la configuration Routeur / Switch
sh ip route / ip route pour voir la table de routage / ajouter une route Routeur
interface [fa0/24] / [range fa0/7 - 12] ajoute / configure une interface réseau Routeur / Switch

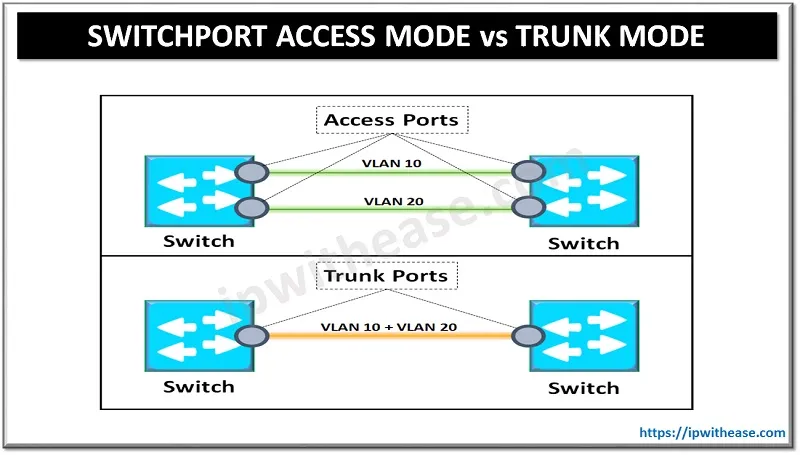

switchport mode [access] (unique) / [trunk] (plusieurs) configure le mode du port Routeur / Switch
switchport access [vlan 10] configure l’appartenance du port Routeur / Switch

vlan1

B) Exemple définir et nommer un vlan - exo.

  • vlan 10
  • name Production

C) Exemple rattacher un port à un vlan (switch) - exo.

  • interface fa0/1
  • switchport mode access
  • switchport access vlan 10

D) Configurer un port en mode trunk (switch) - exo.

  • interface fa0/24
  • switchport mode trunk

E) Configurer le mode trunk 802.1Q (routeur) pour du routage inter-vlan.

1) Activation de l’interface physique.
  • interface fa0/0
  • no shutdown
2) Création et étiquetage de la sub-interface pour le VLAN 10.
  • interface fa0/0.10
  • encapsulation dot1q 10
  • ip address 172.26.10.254 255.255.255.0
  • exit
3) Création et étiquetage de la sub-interface pour le VLAN 20.
  • interface fa0/0.20
  • encapsulation dot1q 20
  • ip address 172.26.20.2054 255.255.255.0
  • exit

F) Activer le spanning-tree 802.1D pour éviter la tempête de broadcast (saturation réseau et risque de DoS).

  • spanning-tree mode rapid-pvst

III) Commandes Iptables.

  • table : FILTER, NAT ou MANGLE.
  • chaîne : PREROUTING, INPUT, FORWARD, OUTPUT ou POSTROUTING.
  • motif : avec les STATE (NEW, ESTABLISHED, INVALID ou RELATED) .
  • cible : ACCEPT, DROP, REJECT, LOG …
