Note généraliste sur les tables ARP / CAM / Routage.
RÉSUMÉ : Chaque équipement posséde sa table ARP, les SWITCHS ont une table CAM, et les ROUTEURS ont une table de ROUTAGE.
I) Définition.
| table |
éléments |
équipement |

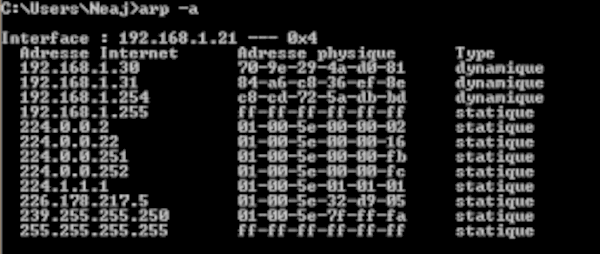

| ARP |
@-IP + @-MAC + type (statique ou dynamique) |
tous |
| CAM |
port (du switch) + @-MAC |
switch |

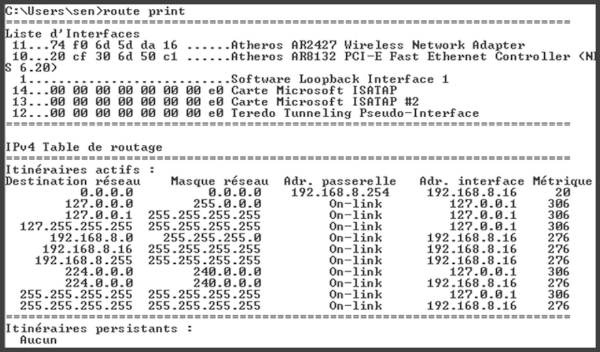

| Routage |
@-RESEAU + @-MASQUE + @-PASSERELLE + @-INTERFACE |
routeur |

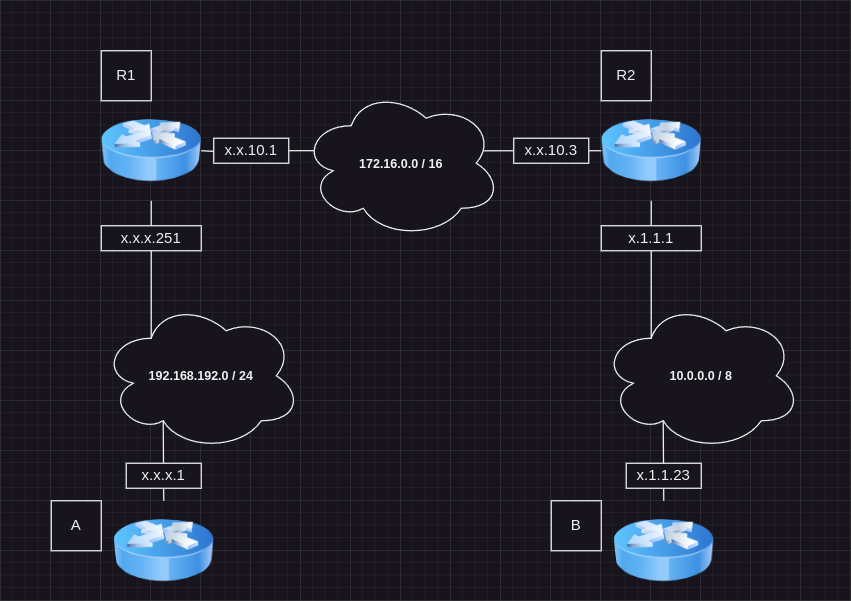

II) Exemple.
A)
| RÉSEAU |
MASQUE |
PASSERELLE |
INTERFACE |
| 192.168.192.0 |
24 |
- |
192.168.192.1 |
| 0.0.0.0 |
0 |
192.168.192.251 |
192.168.192.1 |
R1)
| RÉSEAU |
MASQUE |
PASSERELLE |
INTERFACE |
| 10.0.0.0 |
8 |
172.16.10.3 |
172.16.10.1 |
| 172.16.0.0 |
16 |
- |
172.16.10.1 |
| 192.168.192.0 |
24 |
- |
192.168.192.251 |
R2)
| RÉSEAU |
MASQUE |
PASSERELLE |
INTERFACE |
| 10.0.0.0 |
8 |
- |
10.1.1.1 |
| 172.16.0.0 |
16 |
- |
172.16.10.3 |
| 192.168.192.0 |
24 |
172.16.10.1 |
172.16.10.3 |
B)
| RÉSEAU |
MASQUE |
PASSERELLE |
INTERFACE |
| 10.0.0.0 |
8 |
- |
10.1.1.23 |
| 0.0.0.0 |
0 |
10.1.1.1 |
10.1.1.23 |
III) Notes.
- L’@-IP est chargée avec l’OS tandis que l’@-MAC est chargée dès le BIOS.
- Dans une ARP Request l’@-MAC source est la passerelle.
- Dans une table de routage, pour joindre @-RESEAU de masque @-MASQUE je passe par @-PASSERELLE via @-INTERFACE, et l’adresse @-PASSERELLE doit toujours être dans le même réseau que son @-INTERFACE.
